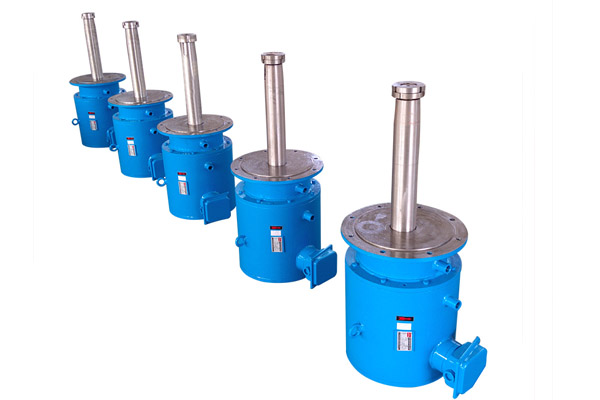

YGMP變頻調速電動機概述
YGMP系列高溫爐用密封變頻調速電動機，電動機為4極，采用變頻器供電，與變頻調速裝置組成的控制系統可使電動機得到平滑無級調速。電動機的結構為密封型、水冷。電動機的工作特性：5?50Hz為恒轉矩，50?1 00Hz為恒功率。電動機可在50? 100Hz范圍內調速。
電動機的絕緣等級為F級：電動機的工作制為連續工作制S1:電動機的防護等級為 IP65,電動機的安裝型式為V3。
YGMP變頻調速電動機技術參數
| 機座號 | 極數 | 功率 kw | 額定電流 A | 堵轉轉矩 額定轉矩 | （倍） | zui大轉矩 額定轉矩 | （倍） | 堵轉電流 額定電流 | （倍） | 重量 kg |
| YGMP160 | 4 | 11 | 22.6 | 2.3 | 3.0 | 7.0 | 160 | |||
| YGMP160 | 4 | 15 | 30.3 | 2.3 | 2.9 | 7.0 | 200 | |||
| YGMP180 | 4 | 22 | 42.5 | 2.3 | 2.8 | 7.0 | 250 | |||
| YGMP200 | 4 | 30 | 56.8 | 2.3 | 3.0 | 7.0 | 310 | |||
| YGMP225 | 4 | 37 | 69.8 | 2.3 | 2.9 | 7.0 | 370 | |||

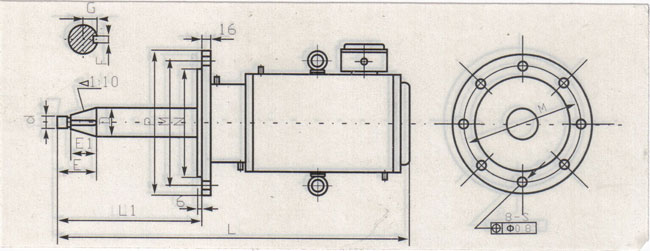

YGMP變頻調速電動機外形尺寸
| 機座號 | D | E | E1 | D | F | G | M | N | P | S | AC | L1 | L |
| YGMP112-4 | 048 | 140 | 105 | M42X3 | 16 | 21.3 | 0265 | 0230 | 0300 | 8-015 | 0243 | 390 | 914 |
| YGMP132-4 | 048 | 140 | 105 | M56X3 | 18 | 27.8 | O300 | 0250 | 0350 | 8-019 | 0323 | 420 | 960 |
| YGMP160-4 | 048 | 140 | 105 | M56X3 | 20 | 29.8 | 0350 | 0300 | 0400 | 8-019 | 0345 | 455 | 1060 |
| YGMP180-4 | 048 | 170 | 130 | M60X4 | 22 | 32.7 | 0400 | 0350 | 0450 | 8-019 | 0380 | 465 | 1200 |
| YGMP200-4 | 048 | 170 | 130 | M72X4 | 22 | 37.7 | 0500 | 0450 | 0550 | 8-024 | 0410 | 480 | 1280 |
| YGMP225-4 | 048 | 170 | 130 | M72X4 | 22 | 37.7 | O500 | 0450 | 0550 | 8-024 | 0475 | 480 | 1310 |
